色差仪标样和试样的测量方法及标样和试样测量数据查看

文章出处:未知 人气:380发表时间:2024-08-14

色差仪在进行颜色比对时,一般都会进行标样和试样的测量,标样测量一般用于测量目标样品色度数据,试样测量则用于测量样品与目标样品的色差或对比色度数据。本文以三恩时色差仪为例,对色差仪标样和试样的测量方法及标样和试样测量数据的查看做了介绍。

色差仪测量数据

色差仪标样测量方法:

在标样测量界面,将被测样品对准仪器测量口径并贴紧,轻按测量键,蜂鸣器会“滴”的一声,并伴随LED指示灯从黄灯到绿灯,代表本次测量完成。被测样品测试完成后界面如下图所示。

标样测量界面

1)界面标题:指示当前处在标样测量界面下。

2)状态栏:显示系统设置信息,如照明方式、蓝牙标识、测量模式,以及当前时间、日期、光源、观察角度、口径和电量等。若选择打开蓝牙,状态栏会对应显示其标识,否则将不显示。

3)取景定位:点击取景定位相机(部分型号),可利用取景定位相机对测量位置进行定位,定位完成,轻按测量键即可完成测量。

4)标样名称:显示当前被测标样的名称,默认以“T”开头,后跟序号,从 T001~T500。

5)标样色度值:标样测量的数值,部分型号仪器显示一位小数,还有部分仪器显示两位小数。

6)多功能快捷键:点击快捷切换菜单按钮将可以对SCI、观察角度、光源进行切换。

注意:显示模式的SCI、SCE切换仅切换当前显示数据,标样和试样的测量模式都在“系统设置”的“测量模式”中设置。如果当前测试数据不支持客户选择的模式,则对应显示可能为“---”(例如:测量模式是SCI,但用户切换SCE,Lab将显示为“--”)。

8)标样/试样切换区:点击切换到试样测量界面。

9)删除/保存:在测量自动保存打开的情况下,点击删除当前测量数据。在测量自动保存关闭时,显示为保存按钮,点击则保存当前测量数据。

10)波长切换按钮:如下图8所示,点击切换按钮,当前测量样品反射率和光波长以间隔10nm的频度进行切换。

标样测量反射率


色差仪标样数据的查看方法:

在数据管理界面中点击“查看记录”进入“标样记录”界面,如下图所示。注意:仪器查看标样记录色度值显示两位小数。

标样记录

点击下翻按钮看下一条记录,点击上翻按钮看上一条记录。

点击“标样记录操作按钮”可以执行操作:SCI、10°、删除记录、标样调入,如下图所示。

标样记录操作菜单

SCI:点击“SCI”,可将测量模式切换成SCE模式。

10°:点击“10°”,可将观察角度切换成2°。

删除记录:点击“删除记录”,进入删除记录界面,点击确认即完成删除;或点击取消删除操作,并返回到操作菜单。

标样调入:点击“标样调入”可将正在查看的标样设为当前标样,然后点击“试样测量”即可在该标样下进行试样测量。


色差仪试样测量方法:

在标样测量界面下,点击“试样测量”切换到试样测量界面。将被测样品对准仪器测量口径并贴紧,轻按测量键,蜂鸣器会“滴”的一声,同时伴随LED指示灯从黄灯到绿灯,代表本次测量完成。试样测量完成后界面如下图所示,下面详细介绍与标样测量不同的地方。

试样测量界面

1)界面标题:指示当前处在试样测量界面下。

2)试样名称:显示当前被测试样的名称,默认以“S”开头,后面跟序号。

3)试样色度值:显示当前显示模式下,试样测量的数值。部分型号仪器显示一位小数,还有部分型号仪器显示两位小数。

4)色差值:显示当前显示模式下,试样色度数值减去标样色度值的差值。

5)颜色偏向:当前试样与标样相比的颜色偏向。只有在显示设置开启了“颜色偏向”才会显示。

6)测量结果:显示当前试样的测试结果,由标样的容差和指定的色差公式判定,当色差值超过容差将显示“不合格”,否则显示“合格”。只有在显示设置开启了“测试结果提示”时才会显示。

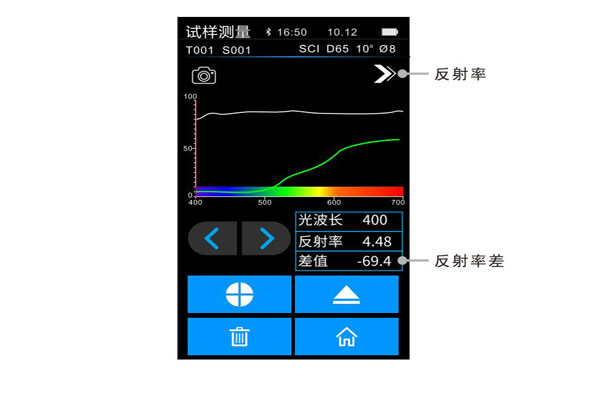

7)反射率差值:当前反射率下,测量试样与标样的差值。如下图所示,点击按钮,当前测量试样光波长、试样反射率、试样标样反射率差值以间隔10nm的频度进行切换。

试样测量反射率


色差仪试样数据的查看方法:

在标样记录界面下点击“试样”查看该标样下的试样记录,如下图所示。

试样记录界面

点击下翻按钮看下一条记录,点击上翻按钮看上一条记录。点击“试样记录操作按钮”可以执行操作:SCI、10°、删除记录、标样调入,如下图所示。

试样记录操作菜单

标样调入:点击“标样调入”可将正在查看的试样记录置为新的当前标样,然后点击“试样测量”即可在该标样下进行试样测量。

SCI:点击“SCI”,可将测量模式切换成SCE模式。

10°:点击“10°”,可将观察角度切换成2°。

删除记录:点击“删除记录”,进入删除记录界面,点击确认即完成删除;或点击取消删除操作,并返回到操作菜单。


色差仪测量数据删除方法:

在数据管理界面中点击“删除记录”进入删除记录菜单界面,如下图所示。删除记录分为“全部记录删除”和“全部试样删除”。

删除记录界面

点击相应的选项,先进入删除提示警告界面,在警告界面点击√将删除对应的全部记录;如欲取消则可点击返回键,如下图所示。

删除提示框
