非接触式分光测试根据其几何光路结构的不同，可以分为45/0结构和D/8结构，45/0结构采用CIE规定的标准的45°环形均匀照明，0°接收几何光学结构。那么，45/0几何结构非接触式分光测色仪怎么用？本文对45/0几何结构非接触式分光测色仪原理及操作方法做了介绍。

45/0几何结构非接触式分光测色仪原理：

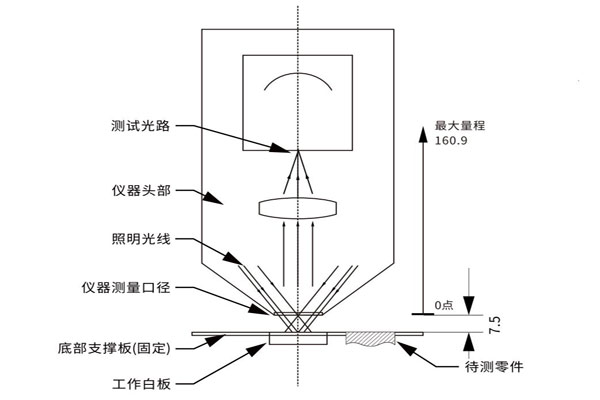

下图为45/0系列测试原理图，按照CIE15规定45/0几何光学结构，光线环形均匀照明待测表面（图示中底部支撑板（固定）），此时仪器测量口径与待测表面固定距离为7.5mm；用黑筒、工作白板对测试仪器进行黑白校正，然后将待测零件放置同样位置，（注：仪器测量口径底面距离工作白板、待测零件的表面确保距离为7.5士0.2mm；仪器分别进行光学信号采集，经光学分光系统色散，电子集成电路运算，最终将待测零件的色度指标呈现给显示界面。

45/0几何结构非接触式分光测色仪测色方法：

下图为45/0系列测试示意图，在测试待测零件测试面时，需要确保测试面与测量口径底面的距离为7.5±0.2mm。常用的操作方法，将待测零件放置在底座支撑板上，向仪器输入样品高度H，仪器根据输入样品高度调整仪器头部位置，从而确保测试面与测量口径底面7.5±0.2mm。当不清楚待测零件高度时，需要在仪器样品高度界面进行高度调试。
